在工業(yè)制造、建筑工程乃至日常家裝中，不銹鋼螺絲都是最基礎(chǔ)卻又至關(guān)重要的緊固件。然而，許多采購者往往陷入一個(gè)誤區(qū)：認(rèn)為“不銹鋼”就等于“不生銹”，只要看著光亮如新就是好產(chǎn)品。事實(shí)遠(yuǎn)非如此。材質(zhì)牌號的混淆、生產(chǎn)工藝的缺陷、表面處理的偽裝，都可能導(dǎo)致您采購的螺絲在關(guān)鍵時(shí)刻“掉鏈子”。

那么，作為專業(yè)的采購者，究竟應(yīng)該如何練就一雙“火眼金睛”，從源頭把關(guān)，挑選到真正可靠的不銹鋼螺絲呢？今天我們將從看、測、試、驗(yàn)、查五個(gè)維度，為您提供一套完整的實(shí)戰(zhàn)檢驗(yàn)方案。

一、看：外觀與標(biāo)識的“第一印象”暗藏玄機(jī)

檢驗(yàn)的第一步，是從最直觀的感官開始。不要小看“看”這個(gè)動(dòng)作，一個(gè)負(fù)責(zé)任的廠家，絕不會(huì)在細(xì)節(jié)上馬虎。

1. 包裝與標(biāo)識的規(guī)范性
正規(guī)的供應(yīng)商，其產(chǎn)品包裝應(yīng)清晰標(biāo)明：生產(chǎn)廠家、品牌、產(chǎn)地、規(guī)格（如 M4×12）、材質(zhì)（如 304）、生產(chǎn)批號等。如果包裝簡陋，標(biāo)識模糊或信息不全，這本身就是危險(xiǎn)的信號。

2. 外觀的“三光”原則
優(yōu)質(zhì)的不銹鋼螺絲，表面應(yīng)呈現(xiàn)均勻的銀白色金屬光澤。采購者應(yīng)檢查三點(diǎn)：

光潔度： 表面是否光滑，有無明顯的毛刺、裂紋、折疊或氧化皮。

光亮感： 好的不銹鋼經(jīng)過酸洗或拋光后，質(zhì)感細(xì)膩。如果表面發(fā)暗、發(fā)黃或有銹斑，極有可能是劣質(zhì)200系不銹鋼（如201）冒充304。

一致性： 同一批螺絲的顏色、光澤應(yīng)基本一致。若深淺不一，說明材質(zhì)或熱處理工藝不穩(wěn)定。

3. 頭部標(biāo)識的清晰度
許多高端螺絲會(huì)在頭部沖壓品牌LOGO或強(qiáng)度等級（如A4-70）。這些標(biāo)識應(yīng)輪廓清晰、深淺適中。如果標(biāo)識歪斜、模糊不清，預(yù)示著生產(chǎn)模具已磨損嚴(yán)重，產(chǎn)品精度堪憂。

二、測：尺寸與精度的“硬核指標(biāo)”

外觀過關(guān)后，接下來要?jiǎng)佑脺y量工具，檢驗(yàn)其機(jī)械尺寸是否符合標(biāo)準(zhǔn)。

1. 通止規(guī)檢測螺紋
這是檢驗(yàn)螺絲質(zhì)量最核心的手段之一。使用螺紋通規(guī)（GO）和止規(guī)（NO GO）：

通規(guī)應(yīng)能順利、順暢地旋入整顆螺絲的螺紋部分。

止規(guī)最多旋入不超過2-3圈。
如果通規(guī)無法旋入，說明螺紋過小，可能造成鎖死；如果止規(guī)旋入過多，說明螺紋過大，鎖緊力不足，容易滑牙。

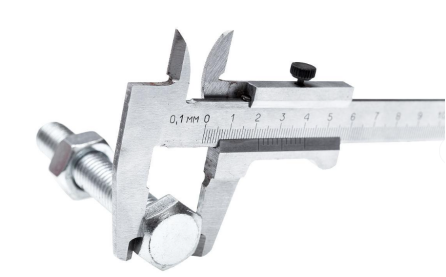

2. 卡尺測量關(guān)鍵尺寸
使用電子數(shù)顯卡尺，隨機(jī)抽取5-10顆螺絲，測量其：

外徑： 是否符合標(biāo)準(zhǔn)（例如 M4 螺絲的理論外徑應(yīng)為 3.9-4.0mm）。

長度： 從頭部到末端的實(shí)際長度是否與標(biāo)稱一致。

對邊尺寸： 頭部六角形或十字槽的對邊寬度，決定扳手是否能吻合。

3. 同軸度與垂直度
將螺絲放在水平臺面上，觀察頭部與桿部的中心線是否在一條直線上。彎曲的螺絲在自動(dòng)鎖付設(shè)備中極易造成卡槍或損傷工件。

三、試：材質(zhì)真?zhèn)蔚?/span>“化學(xué)鑒別”

這是很多采購者容易忽略的一環(huán)，也是假冒“304”不銹鋼的重災(zāi)區(qū)。許多不良商家用201、202等低鎳錳系不銹鋼冒充304、316。僅憑肉眼難以區(qū)分，必須借助工具或試劑。

1. 不銹鋼識別液（快速檢測法）
市場上有一種便攜式不銹鋼鑒別液，操作簡單：滴一滴在螺絲表面，通電或等待幾秒后觀察顏色變化。

304材質(zhì)： 通常無反應(yīng)或呈淡綠色/無色。

201材質(zhì)： 會(huì)迅速變成深紅色或棕褐色。
注意：此法為破壞性測試，需在不起眼的位置或使用廢料進(jìn)行。

3. 磁性初步判斷
理論上，304奧氏體不銹鋼經(jīng)過冷鐓成型后，會(huì)帶有一點(diǎn)點(diǎn)弱磁性，但這與201的強(qiáng)磁性有本質(zhì)區(qū)別。用強(qiáng)磁鐵靠近螺絲頭部或桿部：

真正的304/316： 幾乎無吸力或僅有極其微弱的吸附感（接近無感）。

劣質(zhì)201或碳鋼： 會(huì)明顯感到較強(qiáng)的吸附力。
需要注意的是，個(gè)別大廠生產(chǎn)的重拉深304零件也可能磁性稍強(qiáng)，此法只能作為輔助參考。

4. 火花鑒別法（經(jīng)驗(yàn)之談）
在有經(jīng)驗(yàn)的操作者手上，將螺絲在砂輪上打磨，觀察火花：

304不銹鋼產(chǎn)生的火花流線少，呈暗紅色。

201不銹鋼火花稍多，尾部有分叉。碳鋼火花明亮，分叉多而密。

四、驗(yàn)：機(jī)械性能的“終極考驗(yàn)”

螺絲的核心價(jià)值在于“緊固”，必須具備足夠的強(qiáng)度和抗腐蝕能力。這需要更專業(yè)的測試。

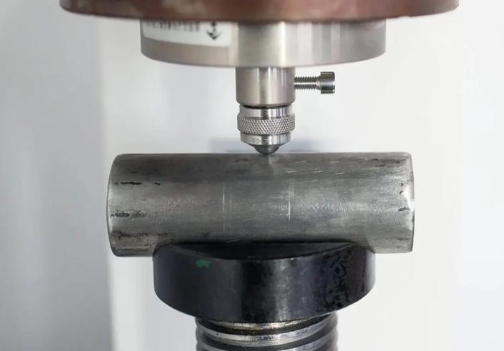

1. 硬度測試
使用便攜式里氏硬度計(jì)或維氏硬度計(jì)，檢測螺絲的心部硬度。對于奧氏體不銹鋼（如304），硬度通常在HV 200-300之間。如果過高（脆性大易斷裂）或過低（易變形），都是不合格的。

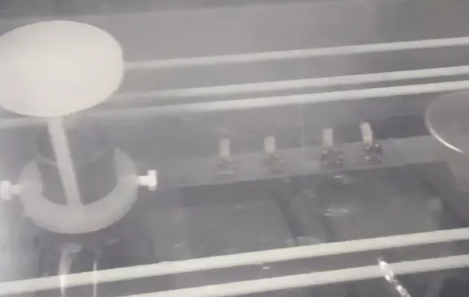

2. 鹽霧測試（抗腐蝕性）
采購合同中應(yīng)明確要求供應(yīng)商提供第三方鹽霧測試報(bào)告。若無條件，可自行做簡易鹽霧測試：將螺絲置于5%氯化鈉鹽霧環(huán)境中，觀察多長時(shí)間出現(xiàn)銹蝕。

普通304不銹鋼：中性鹽霧測試通?？蛇_(dá)48-72小時(shí)無紅銹。

316不銹鋼：可達(dá)數(shù)百小時(shí)。

劣質(zhì)201：可能在24小時(shí)內(nèi)就會(huì)出現(xiàn)銹斑。

2. 扭力與拉力測試（破壞性抽樣）
從每批貨中抽取1-3顆螺絲，使用專業(yè)扭力扳手和拉力機(jī)：

測試其最大破壞扭矩（擰斷時(shí)的力矩）是否達(dá)到標(biāo)準(zhǔn)（如ISO 3506）。

測試其保證載荷，看螺紋是否在受力下發(fā)生脫落或斷裂。
這是檢驗(yàn)螺絲是否“外強(qiáng)中干”最直接的方法。

五、查：供應(yīng)商與文件的“隱形保護(hù)”

最后，也是最容易被忽略的環(huán)節(jié)——文檔核查。

1. 材質(zhì)證明書（MTC）
要求供應(yīng)商提供工廠出具的材質(zhì)證明書，上面應(yīng)清晰列出化學(xué)成分（C、Si、Mn、P、S、Cr、Ni等百分比）和力學(xué)性能。采購者需核對Ni含量（304要求8%以上，316要求10%以上）和Cr含量（18%以上）。

2. 追溯性管理
檢查產(chǎn)品批號是否與證明文件一致。非正規(guī)小廠往往無法提供完整的批號追溯，這意味著一旦出現(xiàn)質(zhì)量問題，您將無法追責(zé)。

3. 實(shí)地考察與資質(zhì)
對于長期或大批量采購，建議實(shí)地考察工廠。查看其是否通過ISO 9001質(zhì)量管理體系認(rèn)證，以及是否擁有冷鐓機(jī)、搓牙機(jī)等核心設(shè)備的保養(yǎng)記錄。

結(jié)語：采購不僅僅是“買便宜”

總結(jié)來說，檢驗(yàn)與挑選不銹鋼螺絲，絕非簡單的“看亮不亮、掂重不重”。它是一項(xiàng)系統(tǒng)工程，涵蓋了視覺檢查、尺寸測量、材質(zhì)鑒別、性能測試和文件審核。

作為采購者，您需要記住一個(gè)公式：優(yōu)質(zhì)不銹鋼螺絲 = 正確的材質(zhì)（如304/316） + 精確的螺紋尺寸 + 達(dá)標(biāo)的機(jī)械性能 + 可追溯的文件鏈。

在價(jià)格戰(zhàn)中保持清醒，在誘惑前堅(jiān)守標(biāo)準(zhǔn)，用上面這“五步法”武裝自己。只有這樣，您采購到的每一顆螺絲，才能成為保障產(chǎn)品質(zhì)量與安全的堅(jiān)實(shí)基石，而非隱藏的定時(shí)炸彈。
