在機械裝配的世界里，螺栓與螺母是最基本的連接方式。然而，只要存在振動、沖擊或交變載荷，“松動”就成了工程師揮之不去的夢魘。彈簧墊圈——這個看似普通、帶有開口的金屬小圓環，正是在這種背景下誕生的重要角色。接下來法士威就把彈簧墊圈的作用原理、應用優勢、潛在局限以及科學選型方法分享給大家。

一、彈簧墊圈究竟是什么？

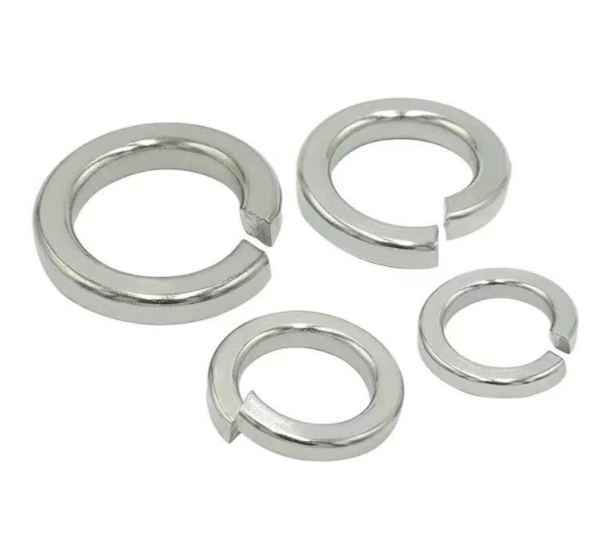

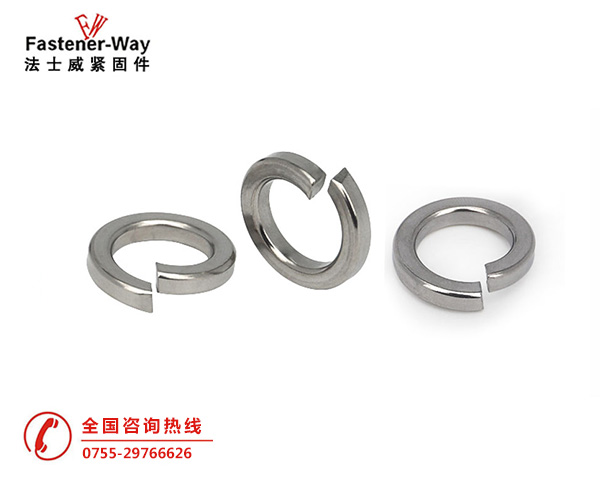

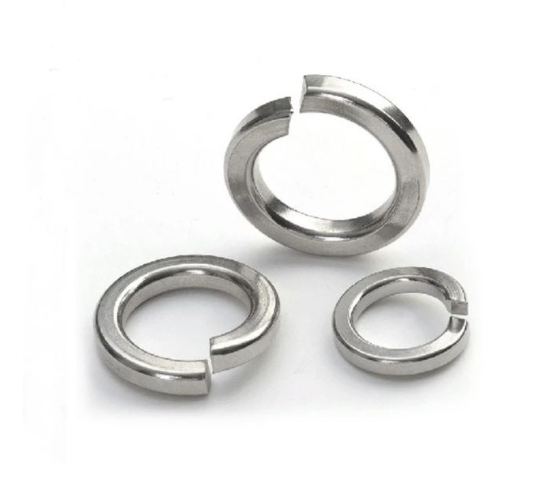

彈簧墊圈，通常指標準中定義的開口型彈性墊圈，常見標準包括GB/T 93、DIN 127等。其斷面呈矩形或梯形，整體呈螺旋狀，并留有一個開口。制造材料多為65Mn彈簧鋼、不銹鋼等，經過熱處理以獲得穩定的彈性。

與普通平墊圈不同，彈簧墊圈不是用來增大承壓面積或保護表面，而是專門用于防松。

二、核心作用：從原理層面拆解“如何防松”

螺紋連接松動的原因主要有兩種：一是螺母與螺栓之間的相對轉動（回轉松動）；二是螺紋副與被連接件之間的微觀沉降（預緊力衰減）。彈簧墊圈針對這兩種機制分別發揮作用。

1. 彈性補償作用——對抗預緊力衰減

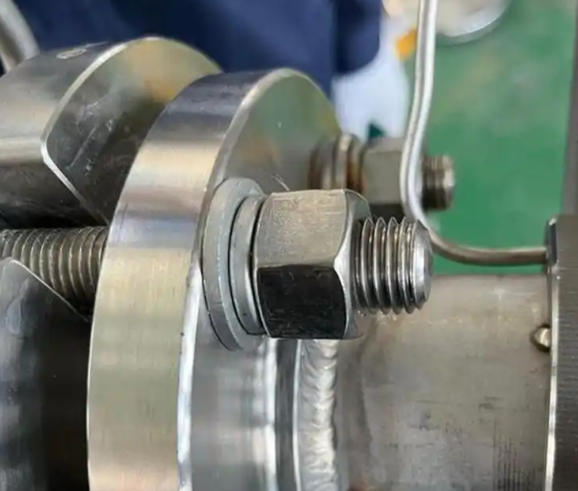

當螺栓被擰緊時，彈簧墊圈被壓縮至接近平整狀態，內部?jī)?chǔ)存了彈性勢能。在設備運行過程中，如果被連接件發生微小的塑性變形、蠕變或表面嵌入，原本的預緊力會下降。此時，彈簧墊圈試圖恢復原狀，向外釋放彈性力，推擠螺母及螺栓頭部，從而維持一定殘余預緊力，延緩松動的發生。這一機制對初始擰緊質量不高或表面粗糙度較大的裝配尤其有效。

2. 楔入與摩擦作用——阻止螺母回轉

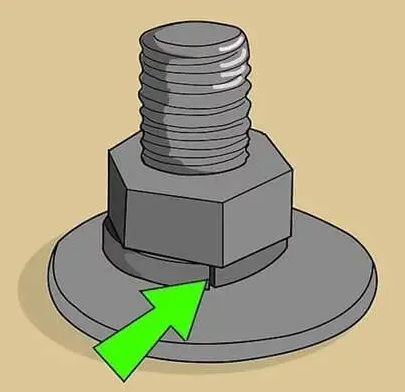

這是彈簧墊圈最直觀的防松方式。擰緊后，墊圈的開口處銳利邊緣會壓入螺母和被連接件的表面，形成微小的嵌入點。當螺母有反向旋轉的趨勢時，墊圈會通過以下兩種途徑提供阻力矩：

附加摩擦力：嵌入點增加了螺母支承面的法向壓力和摩擦系數。

切向阻力：墊圈反彈力的切向分量與螺母旋轉方向相反，形成一個額外的反轉阻力。

在中等振動工況下，這種摩擦與嵌入的聯合作用足以阻止螺母自發旋轉。

3. 輔助功能：不止防松

除了防松，彈簧墊圈在實際工程中還承擔了若干輔助任務：

分散局部應力：避免螺母直接壓在被連接件上造成應力集中或表面損傷。

補償熱膨脹差異：當螺栓與被連接件材料熱膨脹系數不同時，彈簧墊圈的彈性可在一定程度上吸收變形。

隔離電化學腐蝕：不同金屬接觸時，彈簧墊圈作為中間層可降低直接接觸引起的腐蝕風險，但效果有限，不能替代專門的絕緣墊圈。

三、典型應用場景與價值體現

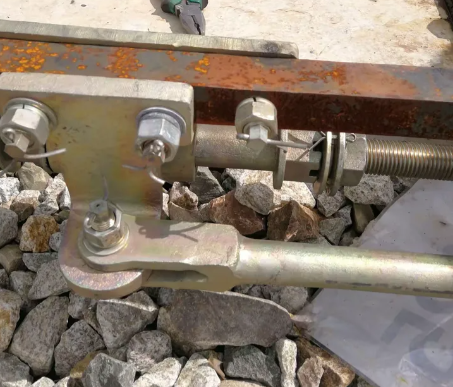

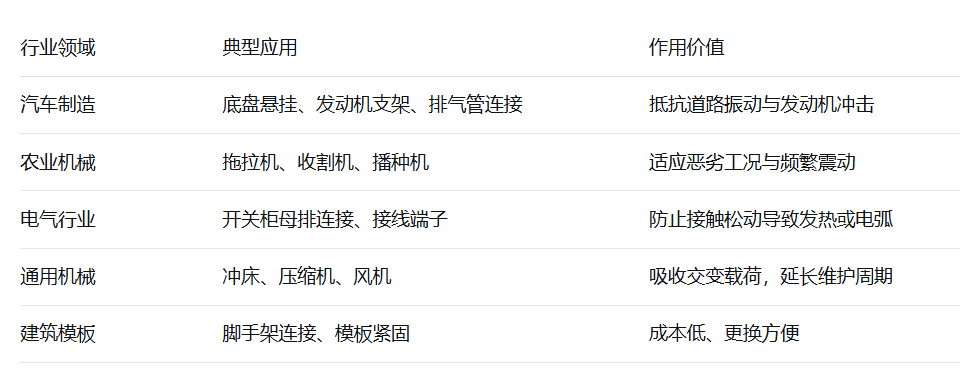

彈簧墊圈在中低強度、存在一定振動的機械連接中表現良好。以下是一些典型場合：

四、不容忽視的局限性

必須客觀指出：彈簧墊圈并非適用于所有工況。在某些情況下，它的防松效果有限，甚至?xí)m得其反。

1. 高強度螺栓連接中效果有限

當螺栓性能等級達到10.9級或12.9級時，所需預緊力很大，普通彈簧墊圈在如此高的壓力下容易被完全壓平，失去彈性，變成一具“尸體”。此時不僅無法防松，反而可能因墊圈碎裂產生異物，危害設備安全。

2. 高頻或劇烈振動下可能失效

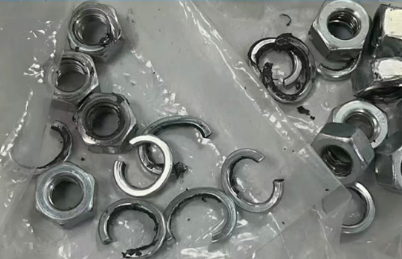

在強烈沖擊或高頻振動環境中，彈簧墊圈可能會產生疲勞斷裂，其碎片進入螺紋副反而加劇松動。實驗表明，某些振動條件下，彈簧墊圈的防松性能甚至不如優質尼龍防松螺母。

3. 不適宜反復拆裝

彈簧墊圈在使用一次后已產生塑性變形，彈性明顯下降。若重復使用，其防松能力大幅降低。專業裝配規范中通常明確要求：彈簧墊圈為一次性使用件。

五、如何科學選用彈簧墊圈？

正確的選型應基于工況評估，而非盲目采用。以下是關鍵判斷維度：

載荷等級：中低強度（8.8級及以下螺栓）可選用；10.9級以上應優先考慮其他防松方案（如預置扭矩螺母、楔入式鎖緊墊圈、螺紋鎖固膠）。

振動頻率與幅度：中等振動可用；高頻大幅振動需謹慎評估。

環境條件：潮濕或腐蝕環境選不銹鋼材質；高溫環境（>200℃）需選用耐熱合金或改用波形彈簧墊圈。

裝配空間：軸向空間受限時，彈簧墊圈比雙螺母更節省空間。

法士威給工程師的結論、建議：

彈簧墊圈是一種結構簡單、成本低廉、安裝便捷的防松元件，在中低強度螺栓連接、中等振動工況、不允許使用液體鎖固膠的場合中依然具有不可替代的價值。但工程師必須清醒地認識到：它不是“萬能防松神器”。

在可靠性要求較高的關鍵部位，或在10.9級以上高強度連接中，應優先選用更先進的防松技術，如楔入式鎖緊墊圈（如Nord-Lock）、涂覆微膠囊螺紋膠、采用施必牢螺母等。彈簧墊圈則適用于對成本敏感、工況相對溫和、維護便利的常規連接。

一句話總結：彈簧墊圈善于“補償微小松動”，但面對高強度與劇烈振動，它需要更專業的替代方案。

希望本文能幫助您在機械設計中更加科學地運用這一經典零件。如果您在實際工作中遇到彈簧墊圈選型或失效分析的難題，歡迎進一步交流探討。
