緊固件檢測：通止規異常的“是”與“非”

螺紋通止規是檢驗螺紋合格性的基礎量具。當檢測出現"通規不通"或"止規不止"等異常現象時，通常意味著螺紋的某個關鍵參數偏離了設計公差。跟著法士威廠家理解“止通規”背后的邏輯，準確判斷問題的根源、并實施有效糾正的前提。

不銹鋼緊固件

一、通規與止規的功能分工

首先需要明確通規和止規在設計上的功能差異：

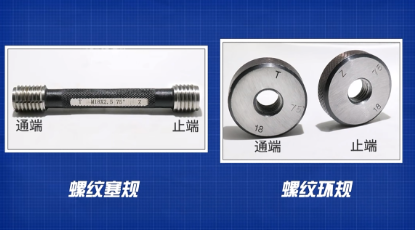

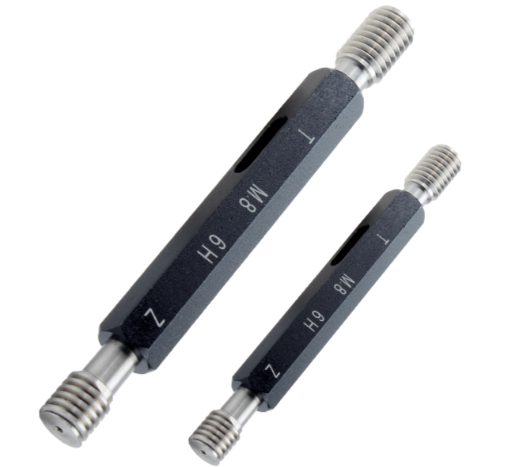

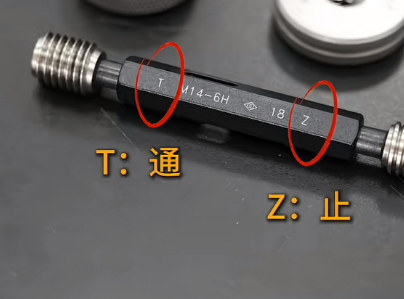

通規（T）：檢查螺紋的作用中徑和大徑，模擬裝配狀態；牙型：完整牙型；判定標準：應能自由旋合并通過螺紋全長。

止規（Z）：檢查螺紋的單一中徑，控制中徑上限；牙型：截短牙型（頂端削平）；判定標準：旋入不得超過2個螺距。

二、典型異常現象的原因分析

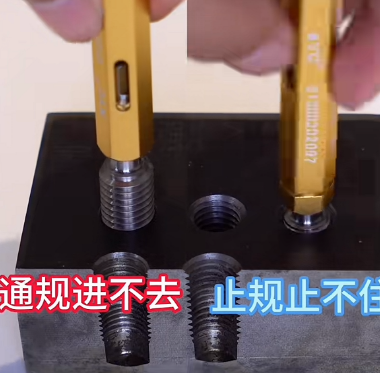

1. 通規不通，止規通過

這是最典型的異常組合，表面上看矛盾，實則有明確的工程解釋：

根本原因：螺紋的單一中徑過大（導致止規通過），同時存在螺距誤差或牙側角誤差，或大徑尺寸過小，這些誤差在通規較長的旋合長度內累積，形成干涉，阻礙了通規通過。

具體可歸納為：

中徑過大主導型：螺紋的實際中徑已超出中徑上限，止規無法被阻擋。與此同時，若大徑偏?。ㄈ绲毒吣p導致牙底未清），通規也會受阻。

幾何誤差累積型：中徑在合格邊緣，但螺距累積誤差或牙側角偏差在通規的完整牙型旋合過程中形成"障礙"，導致通規不通。

2. 通規通過，止規不通

原因：單一中徑偏小，符合止規的判定要求，這種情況通常判定為合格。但如果止規"卡滯"或"不通"過于嚴重，可能伴隨螺距或牙型角偏差，需要進一步排查。

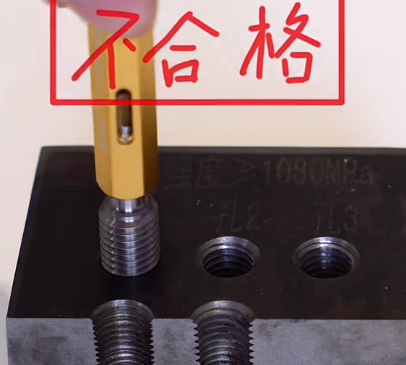

3. 通規不通，止規也不通

原因：螺紋中徑整體偏?。绰菁y"太瘦"）。通常是由于攻絲或車削時吃刀量不足、刀具未到位導致。

4. 通規通過，止規也通過

原因：螺紋中徑過大（螺紋"太胖"），已超出公差上限，屬于嚴重不合格。

三、實操層面的排查要點

當檢測異常發生時，建議按以下順序逐一排查，避免誤判：

確認量規本身的合格性：使用前必須確認通止規經計量檢定合格，且未超過有效期。量規磨損是生產中常見的干擾因素。

核對規格與公差代號：確保使用的通止規與被測螺紋的公差等級（如6H、6g）完全一致，誤用將導致批量性誤判。

檢查螺紋表面狀態：清除螺紋表面的鐵屑、毛刺、油污或電鍍殘留物，這些物理障礙可能直接影響通規旋合。

分析加工過程：

攻絲/車削工藝：檢查絲錐或刀具是否崩刃、磨損，或刀尖安裝是否偏離工件軸線。

冷鐓/擠壓工藝：如一份8D報告所分析的，冷鐓產品內孔尺寸偏上限，直接導致攻絲后內螺紋孔徑偏大，最終引發"止規不止"的不良。

工藝參數：檢查攻牙程序、刀具補償?shù)仍O(shè)置是否合理。

注意檢測手法：通止規應在自由狀態下用手輕旋，嚴禁強行施力或使用輔助工具，否則會損傷量規并造成誤判。

四、通止規檢測的局限性

需要指出的是，通止規是一種定性檢測工具。它只能判定螺紋是否"能裝"或"不能裝"，但無法量化螺紋的真實幾何尺寸和形狀誤差。

例如，螺紋存在倒錐、鼓形、中凹、圓度超差等形狀誤差時，通止規仍可能判定為合格，但這些螺紋在實際承載中可能因應力集中而失效。因此，在航空航天、核電、汽車等對連接強度要求極高的領域，通止規通常不作為唯一的驗收手段，還需要配合螺紋指示規、三坐標測量機或輪廓測量儀等設備進行全參數檢測。
